Микрофлюидные системы Аксессуары

Интерфейс H позволяет поместить в него один из стандартных стеклянных или кварцевых чипов Dolomite размером 22.5 x 15 x 4 мм с микрофлюидными каналами, открывающимися на торцах чипа (по короткой стороне).

Вместе с двумя 4-канальными линейными коннекторами (#3000024) и двумя линейными 4-канальными уплотнительными прокладками (#3000021) позволяет с каждой стороны чипа подвести до 4-х каналов прокачиваемых жидкостей по трубочкам (PTFE или FEP) с внешним диаметром 1.6 мм (1/16”) и внутренним диаметром 0,25, 0,5 или 0,8 мм.

Особенности интерфейса H:

• компактный;
• быстрое соединение / разъединение;
• малый мертвый объем, мкл на один канал – менее 0,3;
• рабочее давление, атм – до 20;
• рабочая температура, °С – до 150;
• смачиваемыемые материалы: стекло / кварц, PTFE / FEP, перфторэластомер.

Дает возможность подключения к ПК для автоматического управления с помощью бесплатного ПО.

Позволяет вводить небольшие количества образцов в микрофлюидную систему Dolomite так, чтобы образец миновал насос. Жидкий реагент вводится шприцем в петлю для образцов через порт Луэра, после чего клапан может быть переключен, так что образец поступает из петли в систему.

Мертвый объем клапана составляет менее 5 мкл. Клапан имеет винтовой зажим для крепления на вертикальном химическом штативе (не входит в комплект).

Особенности инжекционного клапана:

• малый мертвый объем между портами, мкл – 4,3;
• диапазон объемов петли для образцов – от 25 мкл до 5 мл;
• максимальное рабочее давление, атм – 20;
• разъем Луэра для введения образцов стандартными пластиковыми шприцами;
• трубочки FEP с внутренним диаметром 250 мкм – 3 шт. по 1 м;
• петля для образца – трубочка с внутренним объемом 500 мкл - 1 шт. длиной 2,55 м;
• габариты, Д х Ш х В, мм – 110 х 100 х 100;
• вес, кг – 0,1.

Линейный 4-канальный коннектор Multiflux1 позволяет быстро, надежно и эффективно соединять чипы Dolomite и трубочки (PTFE или FEP) с внешним диаметром 1,6 мм (1/16”) и внутренним диаметром 0,25, 0,5, или 0,8 мм.

Линейный коннектор вместе с уплотнительной перфторэластомерной прокладкой (#3000021) предназначен для подведения до 4 каналов к чипам Dolomite.

Особенности линейного 4-канального коннектора Multiflux1:

• 4 канала;
• материал – PEEK, нержавеющая сталь 316;
• рабочая температура уплотнительной прокладки, °C – от -15 до 150;
• малый мертвый объем, мкл на один канал – менее 0,3;
• рабочее давление, атм – до 20;
• смачиваемыемые материалы: стекло / кварц, PTFE / FEP, перфторэластомер;
• быстрое соединение / разъединение.

Цифровой микроскоп является компактным решением для захвата фото- и видеоизображений с высоким увеличением в экспериментах с микрофлюидными устройствами.

Интегрированный TFT-дисплей позволяет демонстрировать результаты группе людей.

Изображения могут быть сохранены на SD-карту (не входит в комплект поставки), или в память камеры, после чего быть перенесены на ПК посредством входящего в комплект кабеля USB (1.1 mini).

• Три ахроматических объектива (4x, 10x и 40x);
• предметный координатный столик 88 х 88 мм для перемещения объекта по осям Х и Y;
• настраиваемое “холодное” светодиодное освещение снизу и/или сверху (6В, 6 Вт);
• интегрированный цветной TFT-дисплей 320 х 240 Пикс. c цифровым увеличением до 4х, контраст до 300, до 262К цветов, яркость до 400 Кд/м²;
• цифровая 10х CMOS-камера (матрица 1600 х 1200), позволяет захватывать изображения до 2 МПикс;
• встроенная память 512 МБ (до 650 2MB изображений JPEG, или до 2 часов видео 3GP);
• колесо светофильтров: N/A, красный, желтый, темно-зеленый, светло-зеленый, голубой;
• конденсор освещения снизу с числовой апертурой N.A.= 0,65;
• пылезащитный чехол;
• кейс для транспортировки;
• универсальный адаптер питания 100-240 В, 50-60 Гц;
• габариты, мм – 114 х 152 х 330;
• вес, кг – 1,5.

LipidFlex Kit представляет собой трехкомпонентную смесь липидов, которая совместима с различными катионными/ионизируемыми липидами для инкапсуляции нуклеиновых кислот и трансфекции клеток.

Характеристики набора LipidFlex Kit

• Компоненты — структурный липид, холестерин, стабилизатор;
• объем смеси липидов, мкл — 1000;
• концентрация липидов, мМ — 30;
• ионизируемый липид — отсутствует.

Преимущества/особенности набора LipidFlex Kit

• Оптимальное соотношение хелперных липидов;
• возможность получени наночастиц при различном N/P соотношении;
• размер наночастиц, нм — 40-200;
• индекс полидисперсности (PDI) — 0,05-0,2;
• эффективность инкапсуляции, % — >80% (>95-99% в оптимизированных условиях).

LipidFlex Pack Kit представляет собой трехкомпонентную смесь липидов, которая совместима с различными катионными/ионизируемыми липидами для инкапсуляции нуклеиновых кислот и трансфекции клеток. Набор LipidFlex Pack Kit включает ионизируемый липид (SM102).

Характеристики набора LipidFlex Pack Kit

• Компоненты — структурный липид, холестерин, стабилизатор;
• объем смеси липидов, мкл — 1000;
• концентрация липидов, мМ — 30;
• ионизируемый липид — синтетический аминолипид SM-102.

Преимущества/особенности набора LipidFlex Pack Kit

• Гибкое соотношение катионных и ионизируемых липидов;
• гибкость с различным соотношением N/P;
• размер наночастиц, нм — 40-200;
• индекс полидисперсности (PDI) — 0,05-0,2;
• эффективность инкапсуляции, % — >80% (>95-99% в оптимизированных условиях).

Набор LipidFlexTM является смесью липидов для синтеза липидных наночастиц с целью инкапсуляции и доставки м-РНК в Т-клетки модельных клеточных линий. С использованием системы NanoGenerator Flex, катрижда CHIP-MIX-4 и набора липидов возможно получить монодисперсные липидные наночастицы с гидродинамическим радиусом менее 100 нм и инкапсулированной мРНК.

Компоненты набора:

• липидная смесь LipidFlex T, мкл — 125;
• буфер 1 (10x), мкл — 50;
• буфер 2, мл — 1.

Преимущества набора LipidFlexTM

• Набор содержит оптимизированное соотношение липидов;
• высокая эффективность трансфекции;
• высокий уровень экспрессии белка;
• высокая жизнеспособность клеток.

Результаты проточной цитометрии, показывающий трансфицированные Т-клетки человека с использованием мРНК eGFP LNP

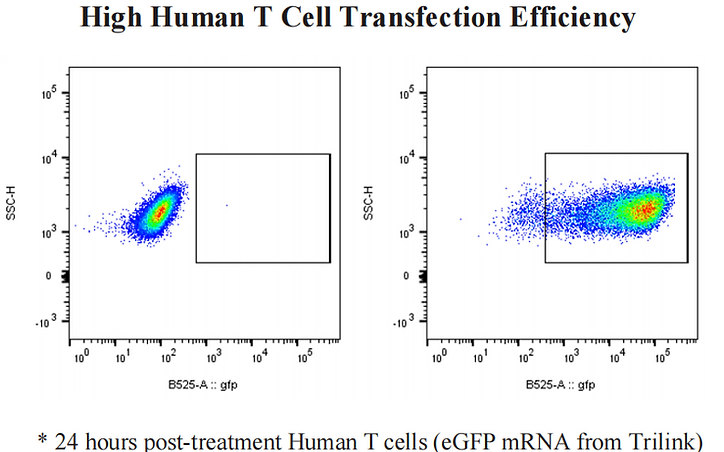

Рис. 1. Результаты проточной цитометрии с использованием набора LipidFlex T cell kit

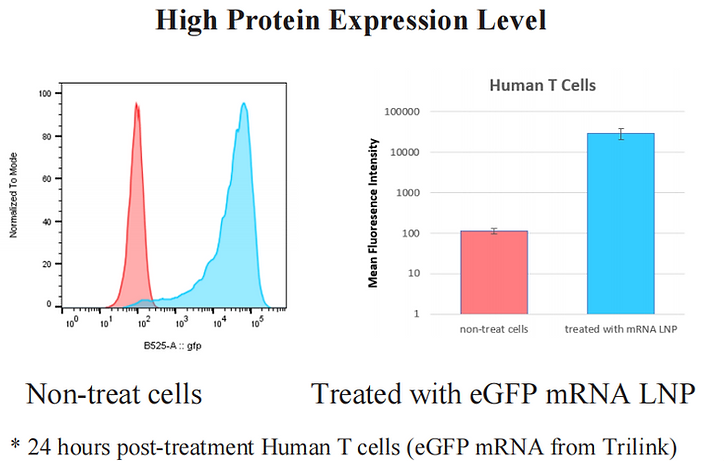

Рис. 2. Эффективность использования набора LipidFlex T cell kit

График слева показывает необработанные клетки (отрицательный контроль). Справа обработанные клетки показывают, что более 95% живых человеческих Т-клеток были трансфицированы и экспрессировали eGFP в течение 24 часов (Рис.1.).

При использовании набора для Т-клеток PreciGenomes LipidFlex средняя интенсивность флуоресценции увеличилась как минимум в 200 раз (синий цвет) по сравнению с отрицательным контролем (красный цвет) (Рис.2.).

Набор nadAROSE, простое и недорогое коммерческое решение для инкапсуляции клеток в отдельные свободно плавающие микроскаффолды (сфероиды). Это инновационное и простое решение для применения в области 3D клеточных культур. Важно отметить, что микроскаффолды позволяют диффузии питательных веществ и газов имитировать физиологическую среду.

Особенности набора nadAROSE

• Скорость – инкапсуляция до 8 образцов одновременно менее чем за 20 минут;
• универсальность – скаффолды созданные с использованием nadAROSE подходят для исследований клеточной секреции, межклеточных взаимодействий и проточных цитометрических исследований;
• высокая пропускная способность – до 1 млн клеток за раз.

План эксперимента с использованием набора nadAROSRE

Набор nadia3D Kit — это полный, стандартизированный, оптимизированный набор для работы с 3D-культурами клеток.

Особенности набора nadia3D Kit

• Инкапсуляция до 1 миллиона клеток в микроскаффолды на основе коллагена;
• выполнение инкапсуляции за 30 минут с помощью инструмента Nadia;
• 3D-культуры с высокой производительностью;
• сохранение идентичности отдельных клеток;
• высокая скорость перфузии среды или анализируемого вещества в культуру и из нее.

Набор nadia3D Kit открывает возможности для таких экспериментов как:

• разработка новых методов культивирования труднокультивируемых клеточных линий;
• моделирование заболеваний;
• идентификация новых мишеней для лекарств;
• фармацевтический скрининг.

План эксперимента с использованием набора nadia3D Kit

Набор адаптеров из нержавеющей стали для фиксации чипов с боковым интерфейсом на предметном столике микроскопа позволяет безопасно располагать боковые интерфейсы и коннекторы Dolomite на предметном столике так, чтобы они не смещались при наблюдении во время экспериментов. Набор совместим с цифровым микроскопом Dolomite (#3200293) и широким ассортиментом предметных столиков, которые предназначены для работы с предметными стеклами 75 х 25 мм.

Набор включает:

• 1 x адаптер для H-интерфейсов;
• 1 x адаптер для чипов с головкой и с T-образным соединением каналов Multiflux1;
• 1 x адаптер для будущих боковых интерфейсов Multiflux2.

Стартовый набор для системы генерации капель со шприцевым насосом Dolomite содержит трубочки, фитинги и полезные аксессуары для начала экспериментов по генерации капель.

Набор включает:

• 1 х T-коннектор из EFTE (#3000397) с внутренним диаметром 0,5 мм для соединения трех трубочек с внешним диаметром 1,6 мм (1/16”), Dolomite;



• 4 x трубочки FEP с внешним диаметром 1,6 мм (1/16”), внутренним диаметром 0,25 мм, длиной 0,5 м с фитингом;



• 2 x трубочки FEP с внешним диаметром 1,6 мм (1/16”), внутренним диаметром 0,25 мм, длиной 0,5 м без фитинга;



• 1 x трубочка FEP с внешним диаметром 1,6 мм (1/16”), внутренним диаметром 0,25 мм, длиной 1 м;



• 1 x трубочка PTFE с внешним диаметром 1,6 мм (1/16”), внутренним диаметром 0,5 мм, длиной 10 м;



• 1 х затычки пластиковые (#3000056), 10 шт./уп., Dolomite для блокировки неиспользуемых портов микрофлюидных чипов.



• 2 x концевых пластиковых (Delrin) фитинга 1/4" - 28" с ферулами ETFE для трубок с внешним диаметром 1,6 мм (1/16");



• 1 х резак-гильотинка, Dolomite (#3800073) для прецизионного отрезания трубочек строго перпендикулярно;



• 1 х переходник Луэра “мама-мама” 1/4” – 28” (#3000311), Dolomite для соединения шприцев с фитингами (Tefzel);
