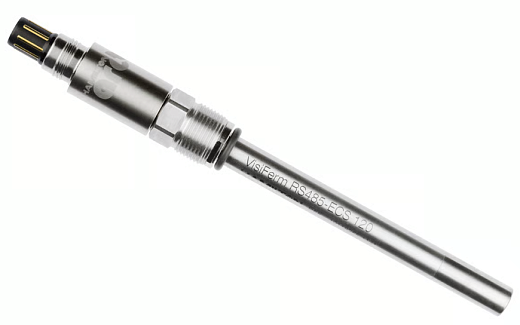

Оптические датчики Hamilton VisiFerm RS485-ECS (с разъемом VP8) предназначены для высокоточного измерения концентрации растворенного кислорода (DO) в жидких средах. Благодаря встроенной интеллектуальной электронике Arc, прибор совмещает в себе функции измерительного элемента и полноценного аналитического контроллера с функцией самодиагностики. Пользователь выбирает подходящий тип колпачка ODO Cap: H3 обеспечивает быстрый отклик и оптимален для большинства процессов ферментации, а H4 отличается повышенной химической стойкостью и гигиеничной конструкцией, что упрощает обслуживание и уменьшает налипание пузырьков газа.
Датчик применяется для непрерывного мониторинга уровня кислорода в биореакторах, ферментерах и на технологических линиях. Модель специально разработана для жестких санитарных условий биофармацевтической, биотехнологической и пищевой промышленности.
Ключевые преимущества и особенности
- Технология Arc («Умный датчик»). Вся измерительная электроника встроена в корпус. Датчик сам обрабатывает сигнал, контролирует свое состояние и передает готовые данные по цифровому протоколу Modbus или аналоговому сигналу 4-20 мА.
- Оптический метод измерения. Гарантирует высокую стабильность показаний, не требует частой калибровки и обслуживания по сравнению с классическими электрохимическими аналогами.
- Надежное подключение. Герметичный многоконтактный разъем VP8 обеспечивает стабильную передачу данных без потери качества сигнала.
- Стойкость к стерилизации. Датчик выдерживает регулярную паровую стерилизацию, автоклавирование и безразборную мойку (CIP/SIP).
Модификации и выбор измерительного колпачка (ODO Cap)
Модель выпускается в четырех вариантах длины (120, 215, 325 и 425 мм) и может быть укомплектована одним из двух типов сменных колпачков под задачи.
- С колпачком H3 датчик обеспечивает максимально быстрый отклик на изменение концентрации кислорода. Оптимален для большинства стандартных процессов ферментации.
- С колпачком H4 отличается повышенной химической стойкостью и гигиеничной гладкой поверхностью. Исключает налипание пузырьков газа и минимизирует риски загрязнения, упрощая обслуживание.
Технические характеристики
- Элементы в контакте со средой — нержавеющая сталь марки 1.4435, EPDM (этилен-пропиленовая резина), VMQ (силиконовый каучук);
-
тип подключения — электрический разъем VP8;
-
выходной интерфейс — Arc — Modbus, 4-20 мА (требуется адаптер Arc Wi 2G), ECS;
-
принцип работы — тушение люминесценции в присутствии кислорода с температурной компенсацией;
-
диапазон измерений:
- в жидких средах — от 4 ppb до 25 ppm;
- в газовых средах — от 100 ppm до 600 000 ppm;
- по объемной доле — от 0 до 62,85%-об.;
- по насыщению — от 0 до 300% насыщения;
- по парциальному давлению (pO2) — от 0,1 до 625 мбар (параметры указаны для 25 °C и давления 1013 мбар);
- погрешность (при 25 °C) — 1 ± 0,05%-об.; 21 ± 0,2%-об.; 50 ± 0,5%-об.;
- стабильность показаний (дрейф) — не более 1 % в неделю (при комнатной температуре);
- доступные для настройки единицы измерения — для кислорода (DO): мбар, %-насыщения, %-об., мкг/л (ppb), мг/л (ppm), ppm (газ); для температуры: C, F, K.;
-
технологическое присоединение — PG13,5;
- параметры электропитания — от 10 до 27 В постоянного тока, энергопотребление до 1,5 Вт.;
- методы стерилизационной обработки — автоклавирование, обработка паром до 140 °C, стерилизация по месту (SIP);
- диапазон температур эксплуатации — от -20 до 140 °C (при нагреве свыше 85 °C измерения растворенного кислорода приостанавливаются);
- допустимое давление, бар — от -1 до 12;
-
класс защиты — IP68
