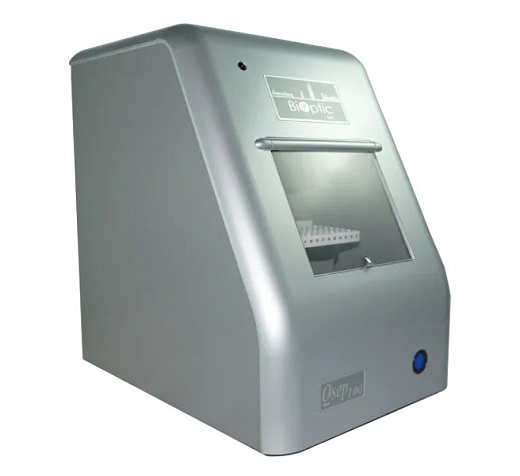

Система капиллярного электрофореза Qsep — это автоматическая платформа для быстрого фрагментного анализа нуклеиновых кислот. Все этапы электрофореза — заливка геля, нанесение образцов, разделение фрагментов, визуализация и анализ результатов, делаются в одном приборе в одну стадию.
Принцип работы: электрофорез происходит в картридже, внутри которого находится капилляр, заполненный гелем с флуорофором для детекции биомолекул. Процесс разделения фрагментов отражается в реальном времени. Анализ результатов производится с помощью ПО Q-Analyzer.
Особенности системы Qsep100
- Автоматическая подача образцов (от 1 до 96);
- несколько типов картриджей для разных молекул (фрагментированная ДНК, геномная ДНК, РНК, белки), рассчитанных на анализ 100-300 образцов;
- время анализа одного образца, размером до 1 кб — от 2 до 7 минут;
- разрешение — 1-4 нуклеотида (в диапазоне длин от 100 до 500 нуклеотидов);
- чувствительность — от 5 пг/мкл;
- объём образца — 1 или 20 мкл, из которых в капилляр вводится 1 пл;
- визуализация, количественный и качественный фрагментный анализ с помощью ПО.
Технические характеристики системы Qsep100
- Связь с ПК — USB;
- источник возбуждения флуоресценции — светодиодный, 525 нм (зелёный);
- детекция флуоресценции, нм — 590;
- количество капилляров в картридже: 1;
- ток разделения, кВ — 1-15;
- габариты, Г × В × Ш, см — 38 х 40 х 30.
Области применения Qsep100
- Скрининг ПЦР-продуктов;
- генотипирование;
- количественный и качественный анализ библиотек для NGS и нанопорового секвенирования;
- анализ фрагментированности геномной ДНК;
- анализ внеклеточной ДНК;
- анализ продуктов рестриктазного расщепления;
- анализ олигонуклеотидов;
- оценка целостности РНК (RNA Quality Number);
- электрофорез белков (необходимо мечение Chromeo-P503).

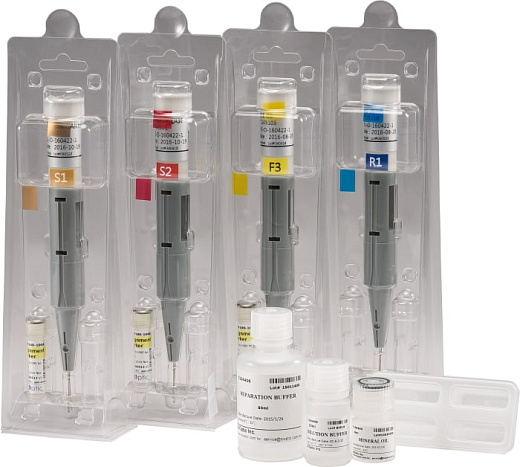

Комплект поставки: Qsep100: ПО Q-Analyzer Basic, воздушный насос Qairbox, набор 1-канальных картриджей S1 и S2, выравнивающий маркер 20-1000, выравнивающий маркер 20-5000, маркер длин 15-622, маркер длин 50-3000.
Картриджи для системы капиллярного электрофореза Qsep100
Электрофорез в Qsep происходит в картриджах разных типов для разделения ДНК, РНК и белков. Картридж рассчитан на анализ 100-1200 образцов (100-300 форезов). В комплект поставки входят все необходимые расходные материалы для электрофореза — буфер для разделения, буфер для разведения образцов, пробирки в стрипах, ванночки и пипетки для буфера, выравнивающий маркер.
|
|
Standard (S2)
|
High Resolution (S1)
|
Kilo Base (S3)
|
Fast Cartridge (F3)
|
High Sensitivity (N1)
|
High Sensitivity (N3)
|
RNA (R1)
|
RNA (NR1)
|
Protein (P2)
|
|
Тип анализируемой молекулы
|
ДНК
|
ДНК
|
ДНК
|
ДНК
|
ДНК
|
ДНК
|
РНК
|
РНК
|
Белки
|
|
Диапазон длин разделяемых фрагментов
|
10-5000 п.н.
|
10-5000 п.н.
|
10-50000 п.н.
|
10-5000 п.н.
|
10-5000 п.н.
|
10-5000 п.н.
|
-
|
20-6000 нт
|
11-155 (до 600) кДа
|
|
Чувствительность
|
0,1 нг/мкл (или 2 пкг/мкл в H₂O)
|
0,1 нг/мкл (или 2 пкг/мкл в H₂O)
|
0,1 нг/мкл (или 2 пкг/мкл в H₂O)
|
0,1 нг/мкл (или 2 пкг/мкл в H₂O)
|
5 пг/мкл (или 1 пкг/мкл в H₂O)
|
20 пг/мкл (или 1 пкг/мкл в H₂O)
|
5 нг/мкл (или 1 нг/мкл в H₂O)
|
1 нг/мкл (или 0,2 нг/мкл в H₂O)
|
0,5 нг/мкл (БСА)
|
|
Макс. разрешение
|
4-10 п.н.
|
1-4 п.н.
|
4-10 п.н.
|
10 п.н.
|
1-4 п.н.
|
4-10 пн
|
-
|
5-8 мин.
|
11-155 кДА за 3-7 мин
|
|
Время анализа одного образца
|
2-3 мин
|
3-5 мин
|
9-21 мин
|
1-2 мин
|
2-3 мин
|
9-25 мин.
|
5-8 мин
|
|
|
|
Количество образцов (на 1 картридж)
|
200
|
200
|
200
|
300
|
100
|
100
|
100
|
100
|
100
|
|
|
Область применения
|
|
Скрининг продуктов ПЦР
|
+
|
+
|
|
+
|
|
|
|
|
|
|
RFLP
|
+
|
+
|
|
+
|
|
|
|
|
|
|
SNP
|
|
+
|
|
|
|
|
|
|
|
|
Плазмидный анализ
|
|
|
+
|
|
|
+
|
|
|
|
|
Анализ библиотек для секвенирования
|
+
|
+
|
|
|
|
|
|
|
|
|
Анализ геномной ДНК
|
+
|
|
+
|
|
|
+
|
|
|
|
|
Анализ внеклеточной ДНК
|
|
|
|
|
+
|
|
|
|
|
|
Анализ РНК
|
|
|
|
|
|
|
+
|
+
|
|
|
Анализ и контроль CRISPR
|
+
|
+
|
|
|
|
+
|
+
|
+
|
|
|
Образцы с низкой концентрацией
|
|
|
|
|
+
|
+
|
|
+
|
|
|
Замена э/ф в денатурирующих условиях
|
|
|
|
|
|
|
|
|
+
|
|
Оценка чистоты IgG
|
|
|
|
|
|
|
|
|
+
|
